圆锥破碎机

圆锥破碎机

欢迎来厂参观免费试用机器

免费咨询

应用范围:冶金、破碎、矿山、修路、工业、制粉等行业。

适用物料:河卵石砂岩煤矸石混凝土骨料石英砂等物料

圆锥式破碎机常用于中、细碎,可加工普氏硬度f≤5-16中等以上硬度的各种矿石和岩石。圆锥破碎机分粗碎圆锥破碎机、中碎圆锥式破碎机和细碎圆锥式破碎机三种,破碎腔型式由矿石用途决定,标准型运用于中碎;中型适用于中细碎;短头型适用于细碎。

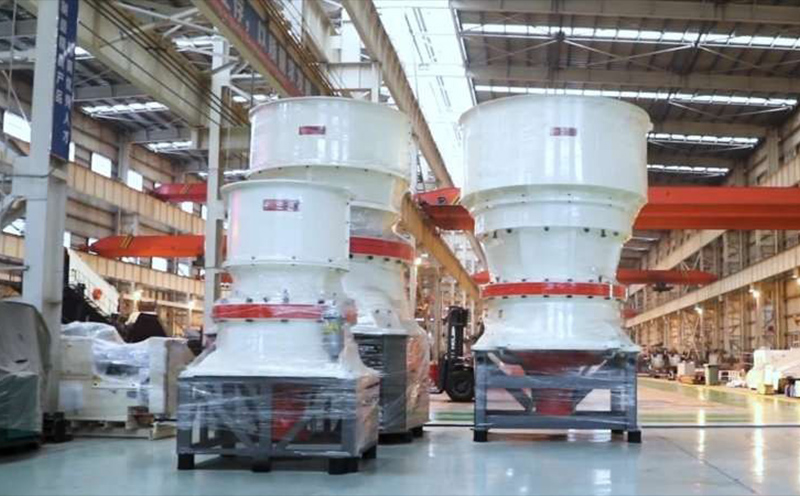

圆锥破碎机现场图

应用范围

圆锥破广泛用于矿山行业、冶金行业、建筑行业、筑路行业、化学行业及硅酸盐行业等,适用于破碎坚硬与中硬矿石及岩石,如铁矿石、石灰石、铜矿石、石英、花岗岩、砂岩等,具有破碎比大、效率高、产品粒度均匀,耗能低等特点。

多缸液压圆锥破碎机优势说明图

红星机器生产的圆锥破碎机根据工作原理不同,设备类型较多,目前较销量高的圆锥破碎机有:全液压圆锥破碎机、多缸液压圆锥破碎机、单缸圆锥破碎机、复合型圆锥破碎机等。设备性能优,型号齐全,可用于各种大中小型石料生产线中,可满足用户不同产能的生产需求。

性能优势

  • 1结构设计合理、占地面积小

    立体结构设计,占地面积小,采用先进技术,智能化程度高,操作维修简单

  • 2破碎力量大、运行成本较低

    运营成本低,单位耗能少,破碎比大、破碎效果佳

  • 3零噪音、无粉尘污染

    能够有效保证破碎过程低噪音、零污染,为操作工人营造健康的操作环境,符合环保标准

  • 4选材质量好、性能优越

    选择较硬的材质,具有经久耐用的特点,使用寿命长,总的来说,圆锥破碎机是进行高效破碎很好的选择

  • 圆锥破碎机

高清图片

多种系列圆锥破碎机高清图片一览,尽显圆锥破风采,供广大用户任意挑选!

全液压圆锥破碎机

多缸液压圆锥破碎机

单缸液压圆锥破碎机

复合型圆锥破碎机

移动圆锥破碎机

移动圆锥破碎机,转场迅速,整机可代替固定生产线

结构组成

圆锥破碎机结构由架体、调整装置、调整套、破碎锥、传动和偏心套等主要部分及电气、润滑等辅助部分组成。

圆锥破碎机结构

工作原理

圆锥破碎机工作时,电动机通过皮带轮或联轴器驱动圆锥破碎机传动轴,圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面,使矿石在破碎腔内不断受到冲击,挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动,使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥,完成破碎和排料。

圆锥破碎机工作原理

如何选择生产厂家

首先要看厂家的实力,信誉,规模。

其次要看厂家的产品质量,技术水平,成熟程度。

再次要考察厂家的客户生产现场,用户现场是很有说服力的。

然后一定要货比三家,仔细考察,认真选择。

车间视频

圆锥破碎机车间视频

价格分析

圆锥破碎机的系列较多,不同系列型号的圆锥破碎机报价不同,主要区别在于设备选用的技术不同,成本制造费用高低不等,红星机器结合用户购买设备资金的多少,都有不同程度的优惠,例如用户要了一台大型的圆锥破碎机另外配套其它机器,获得优惠比较高点。红星每个月都会推出不同型号的圆锥破碎机优惠价格,获取优惠请点击在线咨询

客户现场实拍图

圆锥破碎机案例图

技术参数

在线咨询

如果您需要了解更多的选型配置及型号参数,请点击在线咨询

圆锥破碎机参数
规格 最大给料尺寸
(mm)
处理能力
(t/h)
Φ600 65 40
35 12-23
Φ900 115 50-90
60 20-65
50 15-50
Φ1200 145 110-168
100 42-135
50 18-105
Φ1750 215 180-360
185 80-210
85 60-180
Φ2200 300 420-700
230 130-410
100 80-200
复合型圆锥破碎机参数
规格 最大给料
尺寸(mm)
处理能力
(t/h)
PSG 900 85 45-91
150 59-163
35 27-90
65 27-100
PSG 1300 115 109-181
178 132-253
205 172-349
54 36-163
76 82-163
89 109-227
PSG 1600 178 181-327
205 258-417
228 299-635
60 90-209
76 136-281
113 190-336
单缸圆锥破碎机参数

SC-S中碎系列单缸液压圆锥破碎机参数:

型号 腔型 最大进料尺寸
(mm)
生产能力
(t/h)
SC(S)100 C1 250 85-170
C2 200 70-130
SC(S)160 C1 360 125-345
C2 300 108-305
SC(S)250 C1 450 267-605
C2 400 225-515
SC(S)315 C1 560 349-1050
C2 500 318-892

SC细碎系列单缸液压圆锥破碎机技术参数:

型号 腔型  最大进料尺寸
(mm)
处理能力
(t/h)
SC100 F1 150 43-135
F2 90 43-118
F3 50 36-71
SC160 F1 200 69-215
F2 115 57-184
F3 75 63-126
SC250 F1 215 116-396
F2 140 97-328
F3 70 95-252
SC315 F1 275 177-662
F2 175 162-552
F3 85 195-401
SC560 F1 300 448-1512
F2 195 380-1373
F3 90 357-915
SC750 F1 370 394-2181
F2 300 342-2020
F3 230 267-1814
F4 120 248-1165
F5 85 185-1170
全液压圆锥破碎机参数
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HXGYS 300 150 81~180
85 60~180
65 36~145
35 36~130
HXGYS 400 205 207~400
178 162~350
115 126~310
89 109~230
76 82~230
54 40~230
HXGYS 500 228 280~650
205 258~450
178 180~410
113 162~355
76 136~330
60 90~300
多缸液压圆锥破碎机参数
型号 最大给料
尺寸(mm)
处理能力
(t/h)
HXHP200 178 160~250
132 145~250
110 120~250
100 108~210
76 81~210
60 72~210
HXHP300 200 230~445
180 200~445
115 180~445
105 160~220
82 140~220
60 120~220
HXHP400 280 270~630
170 243~630
130 210~630
115 162~370
90 126~370
68 104~370
HXHP500 285 365~790
190 328~790
152 280~790
130 202~450
105 158~450
75 122~450
HXHP800 326 616~1100
298 522~1100
238 380~1100
136 328~730
102 270~730
77 166~730
轮胎圆锥破振动筛移动破碎站参数
型号 运输长度
(mm)
圆锥破
HX3S185GYS300 14500 GYS300
HX3S216GYS400 15000 GYS400
HX3S216HP300 16000 HP300
履带Wotetrack圆锥破碎站参数

型号 WT160SC和WT250SC

型号 WT160SC WT250SC
运输外形尺寸 长度 16800mm 19500mm
宽度 3500mm 3600mm
高度 3700mm 3800mm
重量 50t 60t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600m 2600m
装载宽度 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm
破碎机 型号 SC160 HP400
进料口 75-360mm 75-450mm
最大进料口尺寸 360mm 450mm
最小排料口 8-25mm 8-35mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×11000mm
卸料高度 3100mm 3490mm
返料筛 卸料高度 4200mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×10000mm
卸料高度 4200mm 4200mm
柴油发动机 功率 96kw 132kw
制造商 卡特帕金斯 卡特帕金斯
整机 功率 207.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)

型号 WT300HPM和WT400HPM

型号 WT300HPM WT400HPM
运输外形尺寸 长度 19000mm 19500mm
宽度 3900mm 3900mm
高度 3800mm 3800mm
重量 55t 65t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600m 2800m
装载宽度 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1200×6500mm
破碎机 型号 HP300 HP400
进料口 60-200mm 68-280mm
最大进料口尺寸 200mm 280mm
最小排料口 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×10000mm 1000×11000mm
卸料高度 3490mm 3690mm
返料筛 卸料高度 4400mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×11000mm 650×11000mm
卸料高度 4400mm 4400mm
柴油发动机 功率 106kw 132kw
制造商 卡特帕金斯 卡特帕金斯
整机 功率 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)
履带Wotetrack双动力圆锥破碎站参数

型号 WT160SC-DP和WT250SC-DP

型号 WT160SC-DP WT250SC-DP
运输外形尺寸 长度 16800mm 19500mm
宽度 3500mm 3600mm
高度 3700mm 3800mm
重量 50t 60t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600mm 2600mm
装载宽度 1900mm 1900mm
尺寸(宽×长) 1000×6300mm 1000×6300mm
破碎机 型号 SC160 HP400
进料口 75-360mm 75-450mm
最大进料尺寸 360mm 450mm
最小排料口 8-25mm 8-35mm
主皮带机 尺寸(宽×长) 1000×9000mm 1000×11000mm
卸料高度 3100mm 3490mm
返料筛 卸料高度 4200mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3020mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×10000mm 650×11000mm
卸料高度 4200mm 4200mm
柴油发动机 功率 250kw 500kw
制造商 道依茨+斯坦福 道依茨+斯坦福
整机 功率 204.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)

型号 WT300HPM-DP和WT400HPM-DP

型号 WT300HPM-DP WT400HPM-DP
运输外形尺寸 长度 19000mm 19500mm
宽度 3900mm 3900mm
高度 3800mm 3800mm
重量 55t 65t
上料输送机 料斗容积 3m³ 3m³
装载高度 2600mm 2800mm
装载宽度 1900mm 2100mm
尺寸(宽×长) 1000×6300mm 1200×6500mm
破碎机 型号 HP300 HP400
进料口 60-200mm 68-280mm
最大进料尺寸 200mm 280mm
最小排料口 8-45mm 8-51mm
主皮带机 尺寸(宽×长) 1000×10000mm 1000×11000mm
卸料高度 3490mm 3690mm
返料筛 卸料高度 4400mm 4400mm
型号 HX1536 HX1536
筛网规格 1500×3600mm 1500×3600mm
筛底皮带机 尺寸(宽×长) 1000×5600mm 1000×6500mm
卸料高度 3020mm 3300mm
筛头皮带机 尺寸(宽×长) 650×2100mm 650×2100mm
卸料高度 1370mm 1370mm
返料皮带机 尺寸(宽×长) 650×11000mm 650×11000mm
卸料高度 4400mm 4400mm
柴油发动机 功率 380kw 500kw
制造商 道依茨+斯坦福 道依茨+斯坦福
整机 功率 267.12kw 362.12kw
控制方式 有线/无线(选配) 有线/无线(选配)
