反击式破碎机简称反击破,是一款利用冲击能对中等硬度脆性物料进行破碎的加工设备,其出料粒度比颚式破碎机更细,在石料生产线中常与颚破合作用于二段破碎作业。该机主要分为单转子反击破和双转子反击破两大类,具有破碎比大、破碎后物料粒形好、出料粒度大小可调节、破碎规格多样化(可碎石可制砂)等优点。

反击式破碎机视频讲解

使用范围

反击式破碎机适用于处理边长100-500mm 、抗压强度不超过350MPa的中等硬度物料中细碎加工,处理范围包括重晶石、石灰石、方解石、白云石、废弃混凝土、建筑垃圾等200多种石料,在水泥、电力、建材、化工、煤炭、冶金、建筑垃圾再生处理等行业得到广泛应用。

反击式破碎机应用范围

工作现场航拍视频

反击式破碎机工作现场视频航拍

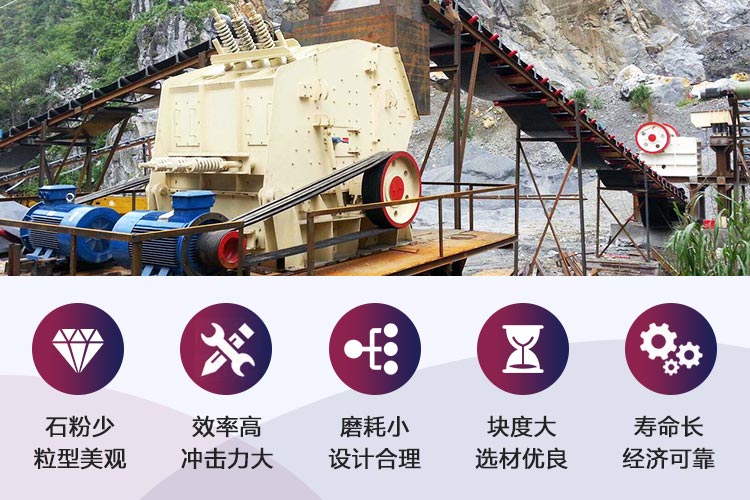

反击式破碎机性能优势

  1. 1成品粒形美观、均匀

    产品粒型优异,可以自由调节反击板与板锤间隙,控制成品粒度和粒型

  2. 2冲击力大、破碎效率高

    结构精巧,结构设计非常紧凑,转子具有很大的转动惯量

  3. 3破碎腔设计合理、生产效率高

    节能高产,破碎腔比较大,适应的物料块度大,硬度高,产能输出稳定

  4. 4选材优良、使用寿命长

    配件使用寿命长,运行平稳,破碎功率小,锤头比较耐磨,整个设备使用寿命长久

  5. 反击式破碎机应用图

反击破对比颚破优势

反击式破碎机是根据工作原理命名的,即利用反击冲击力对物料进行击打式粉碎,与颚破等挤压式破碎原理相比,具有多个方面的应用优势。

1、破碎比大:击打式破碎机的破碎比可达到50以上,而挤压式破碎机很难超过20,所以反击破也能用于单段破碎的场合。

2、产品质量好:冲击式破碎机产品的针片状百分比含量可低于10%,而挤压式破碎机的针片状百分比含量会高于15%。所以如果工程项目对砂石骨料中针片状含量有严格限定,通常采用反击式破碎机来作为成品料加工设备,生产各种砂石骨料。

反击式破碎机高清图片

设计特殊,美观大气,“颜值”与“才华”集一身,以下为反击破多方位展示图,供客户参考。

CI反击式破碎机设备展示

CI反击式破碎机

HD德版反击破尽显高大气质

HD德版反击破尽显高大气质

反击破车间高清新图

PF反击式破碎机车间高清新图

红星反击破厂家受客户欢迎

欧版、德版反击破受到客户点赞及好评

移动反击破

移动反击式破碎机,可随车自由行走,整机能代替一条生产线

反击破价格

用户在选购反击式破碎机时比较关心话题是其价格,反击破价格主要与其型号、规格、参数、材料等有着很大关系,因此用户在购买时需要各方面综合考虑,才能选择更具价格优势、性价比更高的机器。(获取红星反击式破碎机报价请"在线咨询")

客户来厂参观

客户莅临我厂参观反击式破碎机

反击破成套设备发货图

红星反击式破碎机成套设备发货现场

河南红星矿山机械有限公司位于河南省会郑州,是一家大型反击破生产厂家,生产的反击破设备具有粒度均匀且过粉现象少、能耗低、价格实惠等优点,欢迎新老客户来厂参观选购。

反击式破碎机工作现场实拍

反击式破碎机工作现场

轮胎移动反击式破碎机工作现场

履带移动反击式破碎机工作现场

反击式破碎机工作原理

反击破是利用转子高速旋转时产生的冲击能,对进入破碎腔内的待加工物料进行机械性粉碎的。

电源接通后,电机开始工作,转子由电动机经V型皮带带动作加速转动,直到转子保持稳定的高速旋转状态(不同机型的转子转速设定值不同),矿石由进料口进入反击破破碎腔,在下落的过程中会与高速旋转的转子碰撞,并且从碰撞过程中获得巨大的反向动能,作高速抛物线运动撞向反击板,后再被反击板弹回来与高速旋转的锤头作二次撞击破碎,物料在反击破破碎腔中如此往返撞击多次得到充分破碎,顺利从设备排料口排出。

反击式破碎机

反击式破碎机主要结构组成介绍

反击式破碎机主要零部件有弹簧、栏杆、前反击架、后反击架、反击衬板、方钢、反击衬板螺栓、翻盖装置、主轴、板锤、转子架、衬板、锁紧块、压紧块等。

反击板

反击板的作用是承受被板锤击出的物料的冲击,使物料受冲击而破碎,并将冲击破碎后的物料重新弹回冲击区,再次进行冲击破碎获得所需的产品粒度。

反击板一般采用钢板焊成,其反击面上装有耐磨的衬板,但也可用反击辊或篦条板组成。

转子

转子大都采用整体铸钢制成,结构坚固耐用,易于安装板锤,它的质量大,能满足破碎要求。小型和轻型反击式破碎机的转子也可采用钢板焊接而成。

板锤

板锤的形状与紧固方式及工作载荷密切相关。板锤一般采用高铬铸铁、高锰钢和其它耐磨合金钢制成。板锤的形状很多,有长条形、T形、S形、工形、斧形和带槽式等形状,一般为长条形。

反击式破碎机进料口

反击式破碎机进料口,可看见反击板、板锤、内衬、转子

反击破现场安装注意事项

(1)反击破碎机电泵工作时伴随振动,在安装时和试车前均应紧固好所有的紧固件,在生产运转中也应定期检查,随时紧固。

(2)安装中应注意反击破旋向(在带轮上标有旋向箭头)不可逆转。

(3)把反击破碎机的电动机安装好后,应根据安装情况,配备传动带防护罩。

(4)反击板与板锤的间隙应按工作需要逐渐调小,调整后应用手转动转子数转,检查有无撞击。调整完毕后,应锁紧套筒螺母,防止反击板受振动后螺母松动而逐渐下降与板锤相碰撞,造成安全事故。

反击式破碎机安装现场

反击破安装现场

反击破设备调试事项知悉

1、 转子在出厂前已经通过平衡处理,用户一般不需要再作平衡试验,在更换锤头及转子部件时,应作平衡配置。

2 、主机安装应调平衡,主轴水平度误差小于1mm/m,主从动轮在同一平面内,调整皮带松紧适度,固定电动机。

3、检查各部件安装位置是否移动、变形、锁紧所有螺栓,检查密封是否良好。

4、检查电器箱接线及紧固情况,调整延时继电器及过载保护器,接通电路,试验电机转向,选择合适规格的保险丝。

5、检查液压系统动作是否可靠,有无渗漏现象。

6、清除反击式破碎机内异物,用手搬动转子,检查有无磨擦、碰撞。

反击破安装好后要进行参数调试

反击破安装好后要进行参数调试

反击式破碎机日常养护

砂石生产中,反击式破碎机是第二道工序,大的物料经鄂破处理后,再到反击破碎机中进行二次破碎,出料粒度一般可在0-60mm范围内调整。它是一款击打式破碎设备,为保证其可以更好的在砂石生产线中持续运行,保证机器的正常使用寿命或者延长使用寿命,用户应该对其进行经常性的维护和保养。

1、在新机投入运行后,每班工作完毕时必须对反击破进行全面的检查。

2、每周运行后对反击破的电机、润滑进行一次全面检查。检查的内容包括固定部位的紧固情况、皮带传动、轴承密封、反击衬板、衬板的磨损情况进行全方位的检查,并结合检修周期建立定期的维修和更换制度。

3、经常注意和及时做好摩擦面的润滑工作。反击式破碎机所采用的润滑油,应根据破碎机机器使用的地点,气温等条件来决定,一般可采用钙—钠基润滑油。

反击破日常工作状态

反击破日常工作状态

反击破参数

规格
(mm)
进料口尺寸
(mm)
最大进料粒度
(mm)
处理能力
(t/h)
Φ1000×700 400×730 300 30-70
Φ1000×1050 400×1080 350 50-90
Φ1250×1050 400×1080 350 70-130
Φ1250×1400 400×1430 350 80-180
Φ1320×1500 860×1520 500 100-280
Φ1300×2000 993×20000 500 140-380
Φ1500×2000 830×2040 700 200-550
Φ1800×2000 1260×2040 800 300-800
